200方水上選金/選寶石/選鉆石船

選金/選寶石/選鉆石船

200方水上選金/選寶石/選鉆石船(選配）精選&熔煉部分報價單quotation

名稱 Productions	規格 Specifications	數量 Quantity	功率 Power /Kw	單價 Unit price	總價 total price	備注 Remark
高頻振篩 High frequency vibrating screen	1200X2200	1臺	1.5	6.5	6.5
6S搖床 6S shaker	300016201360	1臺	1.1	0.95	0.95
混汞機 Mercury mixer	GC-1000*1600 自動排礦Automatic ore discharge	1臺	5.5	11.5	11.5
重砂汞膏分離器 Heavy sand & mercury paste separator		1臺	-	0.45	0.45
蒸泵器 Mercury vaporizer		1臺	-	-	-	贈送
熔金爐 Gold melting furnace		1臺	5	0.85	0.85
總功率 Total Power	約15KW

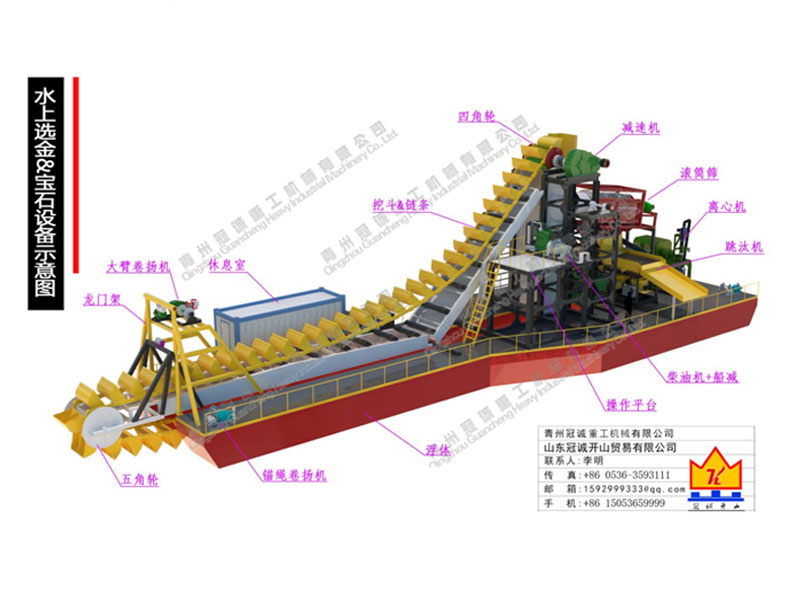

200方水上選金/選寶石/選鉆石船技術參數Technical parameter

名稱	規格	數量	功率	備注
方架浮體	總長約34米，高1.19米；單寬2.2米；面板4mm花紋板，底板、側板6mm 骨架16#、12#槽鋼、5#角鋼	1條	-	原鋼板拋丸處理，環氧富鋅底漆+防腐涂層
斜架浮體	總長約34米，高1.19米；單寬2.2米；面板4mm花紋板，底板、側板6mm 骨架16#、12#槽鋼、5#角鋼	1條	-	原鋼板拋丸處理，環氧富鋅底漆+防腐涂層
操作平臺		1套	-
配重浮體	總長約19米，高1.19米；單寬2米；面板4mm花紋板，底板、側板6mm 骨架16#、12#槽鋼、5#角鋼	2條	-	原鋼板拋丸處理，環氧富鋅底漆+防腐涂層

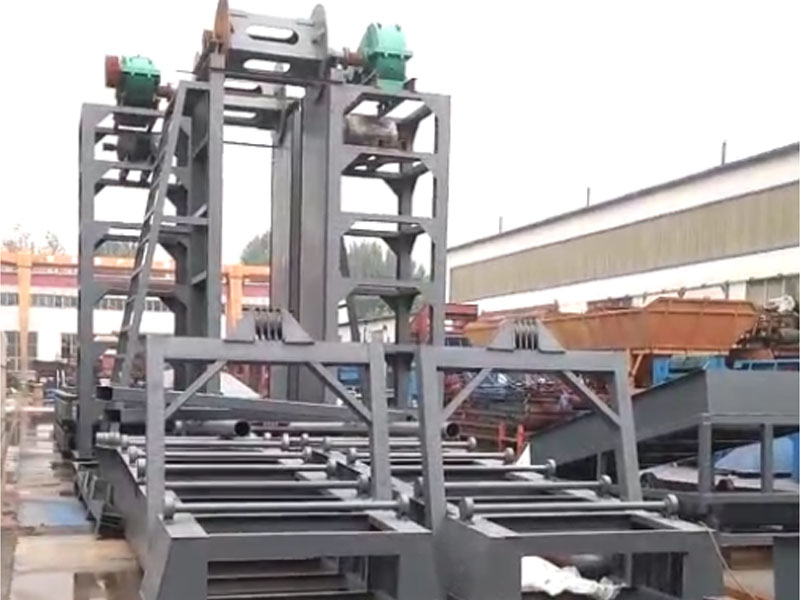

方架/斜架	高約6米主材質：200*200mm H型鋼	1套	-
大臂	兩節臂	1套	-

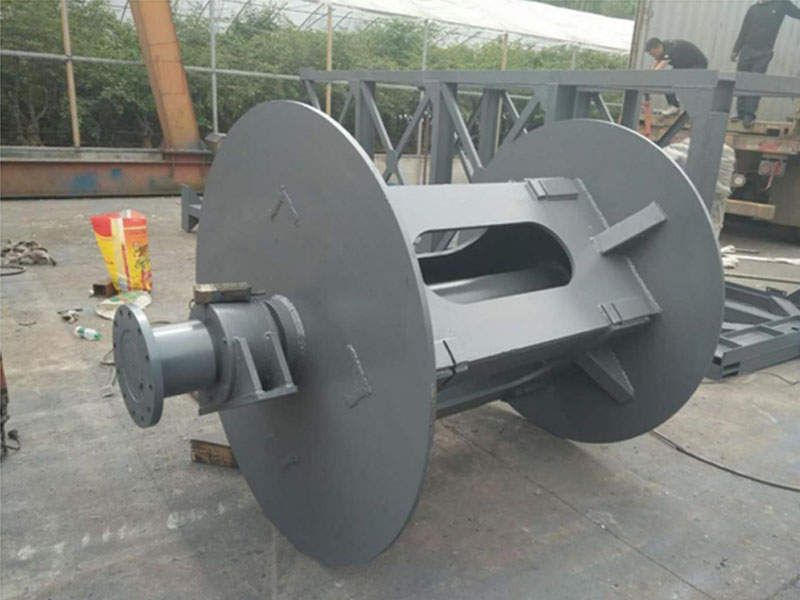

上四角輪		1套	-

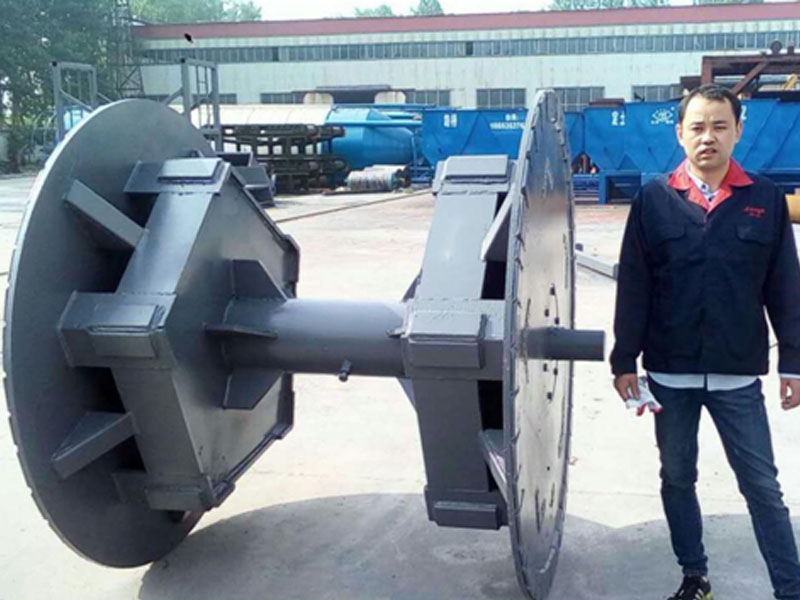

下五角輪		1套	-
挖斗		約69個	-
鏈條	彈簧鋼單厚50MM，總厚150MM 高150mm	138條	-
大龍門架	橫梁?21920管，立柱?18012管，輔材150#方管	1套	-
滑輪組	?250mm	2套	-
滾筒篩	無軸篩內徑1.3米，外徑1.6米，凈篩網長度3米	1套

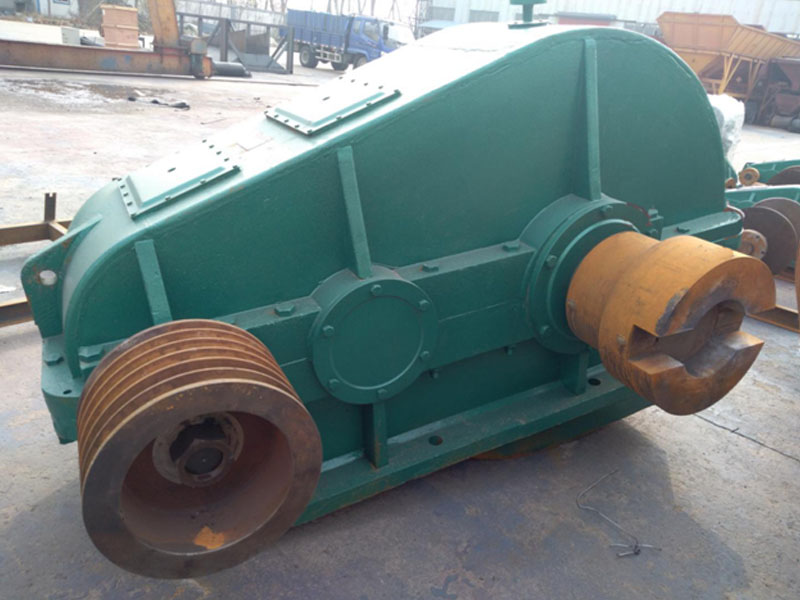

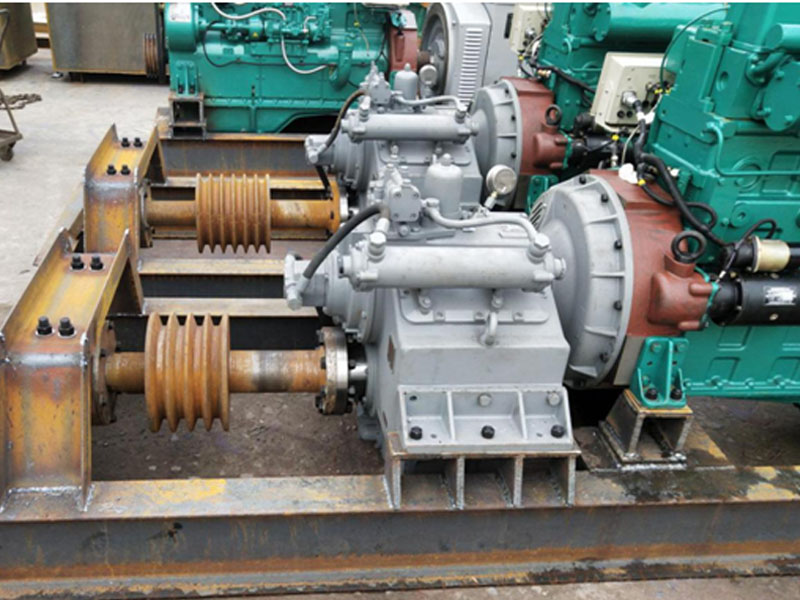

四角輪動力	1000#減速機(鐵殼焊接) 過橋連接1套	1套		柴油機
起大臂動力	500#減速機 15KW電機	1套
主錨	400#減速機 5.5KW電機	1套
副錨	250#減速機 3KW電機	4套

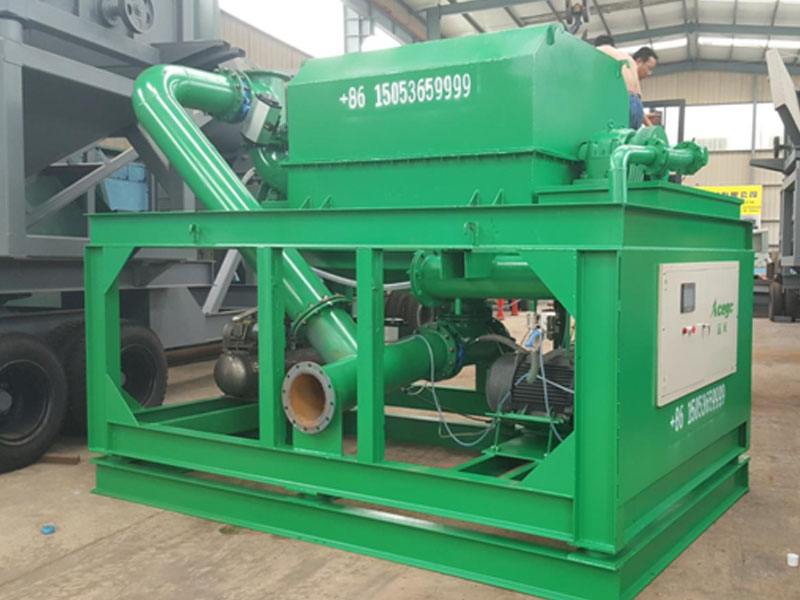

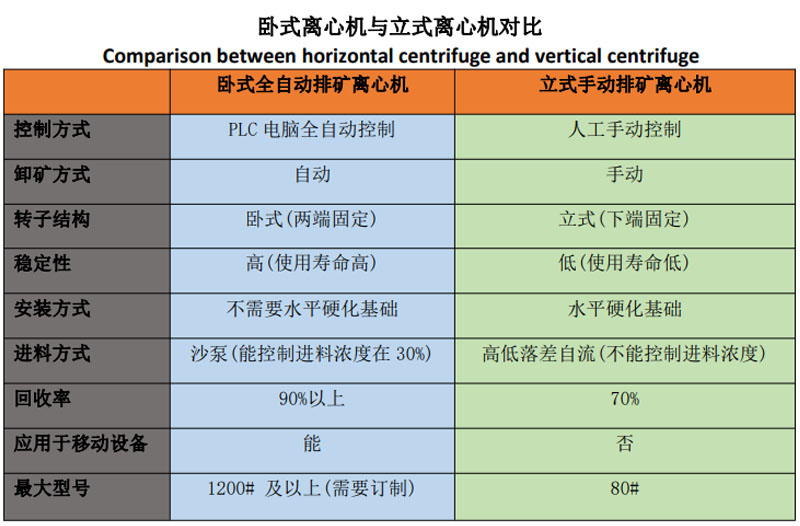

離心機	1200#臥式全自動排礦離心機	1臺		PLC電腦自動控制
跳汰機		2臺
沙泵&泵箱	4寸沙泵+15KW電機+泵箱	1套		離心機供料
廢料桿	B600*12米	1套
休息室	簡易板房	1套	-
護欄	全船1套鍍鋅管	1套	-
配電箱	開關品牌：德力西含降壓?jiǎn)?dòng)	1套		不含線纜
船減		1套		產地浙江
柴油機	6105濰坊華豐	1臺
離心水泵	18.5KW	1臺	18.5
離心水泵	5.5KW	1臺	5.5
發電機組	150KW	1臺
用電功率	裝機功率：130.5KW（不含水泵）工作功率：98KW（不含水泵）

200方水上選金/選寶石/選鉆石船流程概述Description of the process
200方水上選金/選寶石/選鉆石船流程：原料通過挖斗首次清洗脫水后進入滾筒篩內進行篩選分級為：0-5mm、5-20mm、>20mm三種規格。
>20mm的物料通過廢料桿直接排出至廢料區域；
0-5mm的物料排入泵箱內，經沙泵打入離心機內進行選別；
5-20mm的物料排入2臺跳汰機內進行選別。

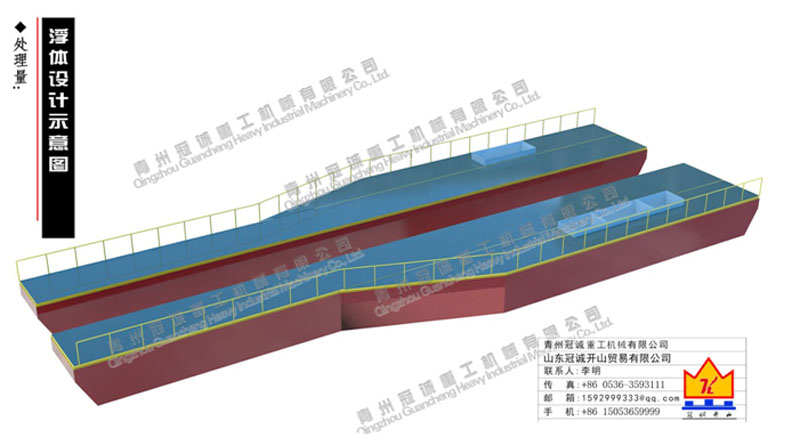

選鉆石船浮體
