名稱
Name

規格
Specification

數量
Quantity

功率
Power

備注
Remark

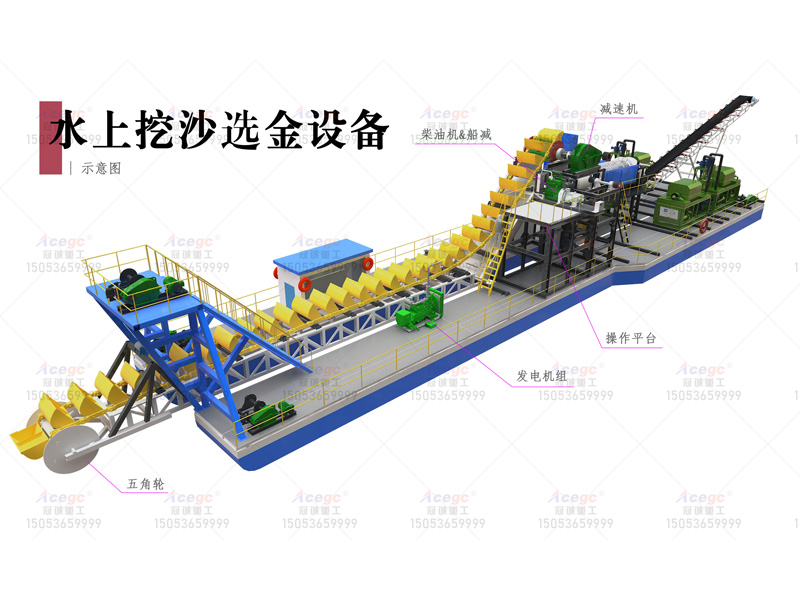

浮體

總長度約42.4米，主浮體單寬3米，邊浮體單寬1米，高1.26米；面板4mm花紋板，底板、側板6mm

1套

龍門架

主架200X200X10mm方管
雙側爬梯+護欄

1套

方架&斜架

主架200X200H型鋼、20#工字鋼，方架高度約5.5米

1套

角輪

水上四角輪
水下五角輪

1套

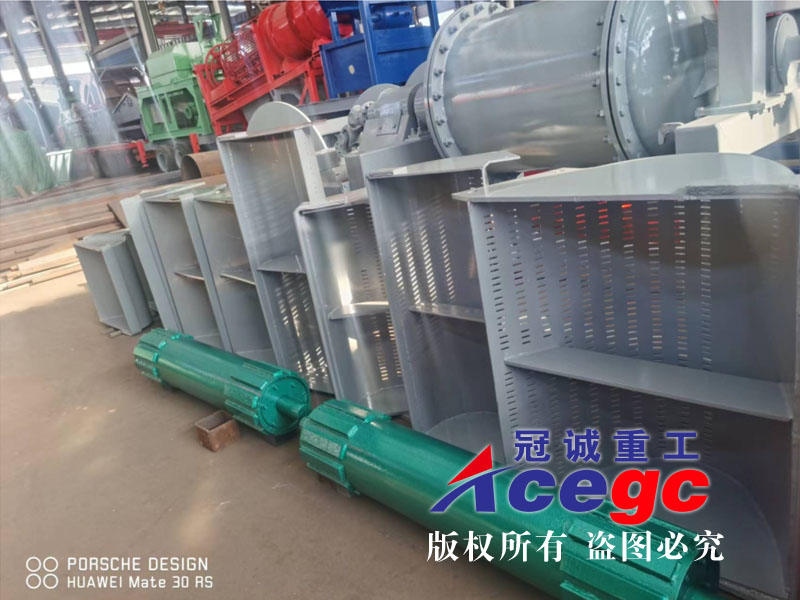

挖斗

邊板厚度20mm，挖板12mm，唇板20mm厚耐磨錳鋼板
加強筋板20mm

53個

容積：約0.7立方
單重：約545KG

鏈條

鏈條厚度70mm，總厚度210mm，高度200mm
中心距1300mm；
材質：鑄鋼（高錳鋼Mn13）

106支

單重：約200KG

鏈條軸銷

?90mm圓鋼

212支

大臂

水上、水下兩節臂

1套

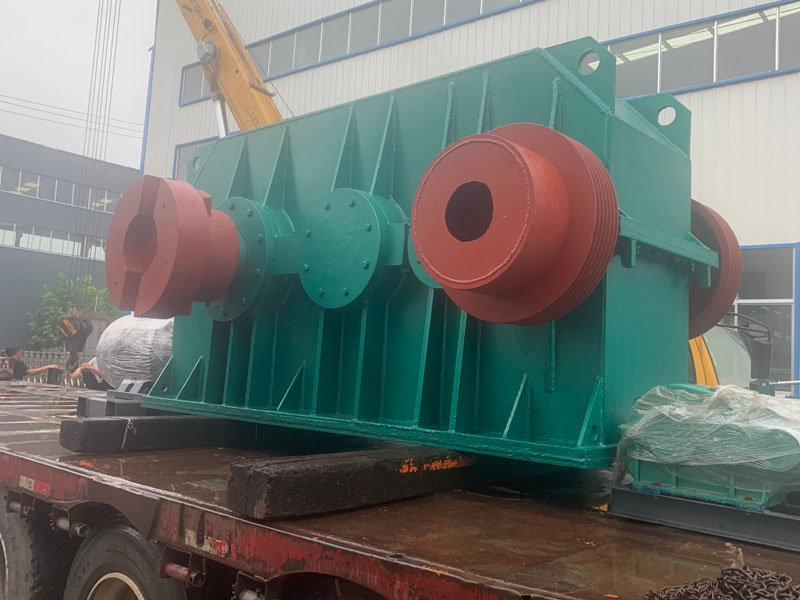

四角輪減速機

1500#減速機（鐵殼焊接）

1套

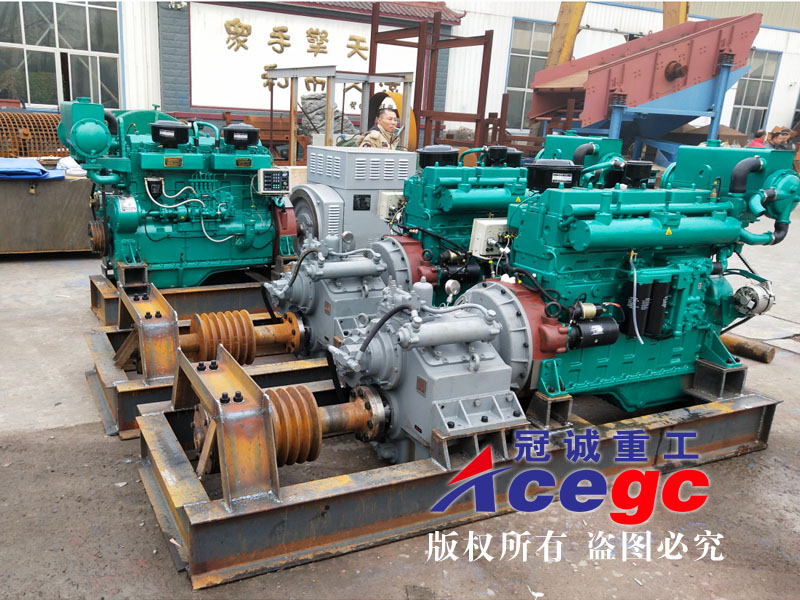

柴油機

玉柴船機YC6MK260L-C20或者
濰柴船機WP10CD200E200

1臺

四角輪驅動

船減

300#杭齒

1臺

大臂卷揚機

850#減速機+45KW電機

1套

錨繩卷揚機

主錨500#減速機+15KW電機

1套

錨繩卷揚機

副錨 350#減速機+4KW電機

4套

滾筒篩

滾筒篩直徑1.8米，凈篩網長度3.6米，篩體總長度約7.3米；
絞洗筒：壁厚20mm；
滾筒篩：采用?28mm油田耐磨提油桿間隔5CM編網；
篩體內含多條螺旋絞刀從頭部覆蓋至尾部；
滾筒托輪：?670mm實芯耐磨工程輪胎*8條；
動力：11KW擺線針*2臺，雙傳動，四驅；
中央供水系統：鴨嘴式噴水咀，120°交叉扇形噴射；
通廊爬梯護欄兩側各1套

1套

振動溜槽

規格：1500*4500
電機：3KW*1臺

1臺

廢料桿

B1400*19m，雙層桁架結構
30KW電動滾筒*1臺

1套

離心機

1200#臥式全自動排礦離心機
電機：18.5KW*1臺
空壓機：3KW*1臺
PLC電腦控制柜*1套

4臺

離心水泵

15KW，流量150m3/h

2臺

沙泵&料箱

6寸沙泵+22KW電機+料箱

2套

離心機供料

控制柜

內部開關品牌：德力西或正泰

1套

發電機組

400KW康明斯或玉柴動力

1臺

-

總用電功率

    總裝機功率：297KW
正常工作功率：221KW

出廠價格

￥：元（含發電機組，不含稅與運費，稅率13%）
